Es gibt sieben Arten von Flanschdichtflächen: Vollfläche FF, erhabene Fläche RF, erhabene Fläche M, konkave Fläche FM, Zapfenfläche T, Nutfläche G und Ringverbindungsfläche RJ.
Unter diesen sind die vollflächige FF und die konvexe RF weit verbreitet und werden daher im Detail vorgestellt und unterschieden.

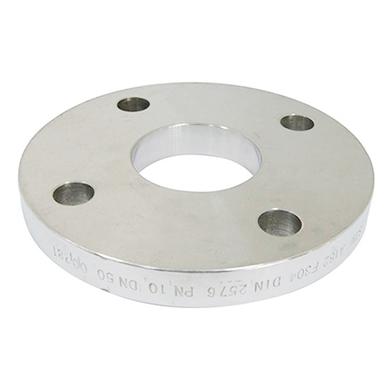

FF volles Gesicht
Die Auflageflächenhöhe des Flachflansches (FF) entspricht der Bolzenanschlusslinie desFlansch. Zwischen zwei wird eine Vollflächendichtung, meist weich, verwendetflache Flansche.
Die flache, vollflächige Dichtfläche ist völlig flach und eignet sich für Anwendungen mit niedrigem Druck und ungiftigem Medium.
RF erhob das Gesicht
Flansche mit erhöhter Stirnfläche (RF) sind leicht zu erkennen, da die Dichtungsoberfläche über der Verschraubungslinie des Flansches liegt.
Unter den sieben Typen ist die Dichtfläche mit erhöhter Dichtfläche die am weitesten verbreitete. Internationale Standards, europäische Systeme und nationale Standards haben alle feste Höhen. Allerdings in
Bei amerikanischen Standardflanschen ist zu beachten, dass die Höhe des Hochdrucks die Höhe der Dichtfläche erhöht. Es gibt auch viele Arten von Dichtungen.
RF-Dichtungen für Dichtflächenflansche mit erhöhter Fläche umfassen verschiedene nichtmetallische Flachdichtungen und umwickelte Dichtungen; Metallumwickelte Dichtung, spiralförmig gewickelte Dichtung (einschließlich Außenring oder Innenring).
Ring) usw.

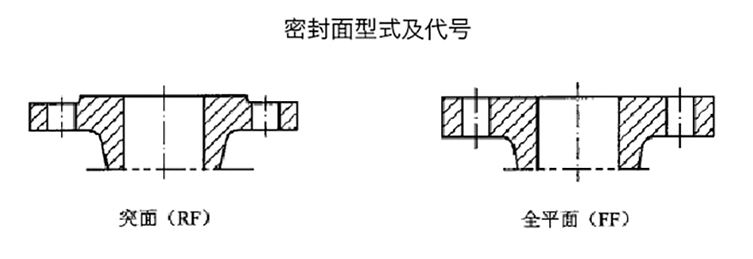

Unterschied
Der Druck vonFF-Vollflächenflanschist im Allgemeinen klein und überschreitet PN1,6 MPa nicht. Die Dichtungskontaktfläche des FF-Vollflächenflansches ist zu groß und es gibt zu viele Teile außerhalb des Bereichs
wirksame Dichtfläche. Es ist unvermeidlich, dass die Dichtfläche keinen guten Kontakt hat, sodass die Dichtwirkung nicht gut ist. Die Kontaktfläche der Dichtfläche des Flansches mit erhöhter Stirnfläche ist zwar klein, aber dafür geeignet
Funktioniert nur im Bereich der effektiven Dichtfläche, da die Dichtwirkung besser ist als die des Vollflächenflansches.
